Vad är skillnaden mellan direkteldade brännare och strålningsrörsbrännare?

I industriella uppvärmningsapplikationer är det avgörande att välja rätt brännarteknik för att uppnå optimal effektivitet, produktkvalitet och miljööverensstämmelse. Två av de vanligaste brännartyperna är direkteldade brännare ochstrålningsrörsbrännare, men de verkar på fundamentalt olika principer och tjänar olika syften. En direkteldad brännare förbränner bränsle direkt i processområdet, varvid de heta förbränningsgaserna kommer i kontakt med materialet som värms upp. Däremot omsluter en strålningsrörsbrännare lågan i ett förseglat rör, och värme överförs primärt genom strålning från rörytan till målmaterialet, utan någon kontakt mellan förbränningsgaserna och produkten. På Tianjin Huashuo Machinery Manufacturing Co., Ltd. har vår fabrik designat och tillverkat industriella brännare i över 25 år, och vi har lång erfarenhet av båda teknikerna.

Valet mellan direkteldade och strålande rörbrännare har betydande konsekvenser för processprestanda, energiförbrukning och produktkvalitet. Direkteldade brännare erbjuder högre termisk effektivitet eftersom de utnyttjar hela värmeinnehållet i förbränningsgaserna, men de introducerar också förbränningsbiprodukter i processmiljön, vilket kan vara skadligt för känsliga material. Strålrörsbrännare, å andra sidan, isolerar förbränningsprocessen, vilket möjliggör exakt temperaturkontroll och en renare processatmosfär, men de arbetar i allmänhet med något lägre total verkningsgrad på grund av värmeförluster genom rörväggen och avgaser. Vår fabrik har utvecklat avancerade konstruktioner av strålningsrörsbrännare som minimerar dessa förluster genom optimerad rörgeometri, förbättrade värmeöverföringsytor och högeffektiva rekuperatorer. I den här guiden kommer vi att analysera de tekniska, prestanda och ekonomiska aspekterna av båda brännartyperna, tillhandahålla detaljerade tekniska specifikationer och erbjuda praktisk vägledning för att välja rätt brännare för din applikation.

Innehållsförteckning

• 1. Vad är driftprincipen för direkteldade brännare?
• 2. Hur fungerar strålningsrörsbrännare och varför är de att föredra för känsliga processer?
• 3. Vilka är de viktigaste tekniska specifikationerna för vår strålningsrörsbrännare?
• 4. Hur jämförs verkningsgrad och utsläpp mellan de två brännartyperna?
• Vanliga frågor (FAQ)
• Slutsats och Brännarvalskonsultation

Vad är driftprincipen för direkteldade brännare?

Direkteldade brännare är den enklaste och mest effektiva formen av industriell förbränning. I ett direkteldat system blandas bränsle (naturgas, propan eller olja) med luft och antänds i en förbränningskammare som är öppen mot processområdet. De resulterande heta förbränningsgaserna – som huvudsakligen består av koldioxid, vattenånga och kväve – släpps ut direkt i utrymmet som värms upp. Detta kan vara en torkugn, en färgbås, en värmebehandlingsugn eller en stor värmare. Den direkta kontakten mellan förbränningsgaserna och materialet som värms upp möjliggör extremt höga värmeöverföringshastigheter och termisk verkningsgrad på upp till 95 procent (på ett lägre värmevärde). Vår fabrik klTianjin Huashuo Machinery Manufacturing Co., Ltd.producerar direkteldade brännare med avancerad flamövervakning och modulerande kontroller som säkerställer stabil förbränning över ett brett spektrum av eldningshastigheter.

Huvudegenskaper för direkteldade brännare:

• Direkt värmeöverföring:Förbränningsgaser kommer i direkt kontakt med materialet, vilket ger snabb och effektiv uppvärmning. Detta är idealiskt för applikationer där produkten inte är känslig för förbränningsbiprodukter eller där avgaserna ventileras snabbt.
• Hög termisk effektivitet:Eftersom värmen från förbränningsgaserna utnyttjas fullt ut i processutrymmet, uppnår direkteldade brännare typiskt verkningsgrad på 85-95 procent, med vissa moderna kondenseringsenheter som överstiger 100 procent (baserat på LHV).
• Enkel design:Direkteldade brännare har färre komponenter än strålningsrörsystem – inget rör, ingen strålande yta och inget behov av extern återcirkulation. Detta gör dem mer prisvärda och lättare att underhålla.
• Potential för produktkontamination:Förbränningsgaserna, som innehåller CO2, vattenånga och spårmängder av CO och NOx, kommer i kontakt med produkten. Detta kan orsaka oxidation, missfärgning eller kemiska reaktioner i känsliga material som livsmedel, textilier eller vissa metaller.
• Ventilationskrav:Direkteldade system kräver tillräcklig ventilation för att avlägsna förbränningsgaser och fylla på syre, vilket kan vara en betydande energikostnad om frånluften inte återvinns.

Direkteldade brännare används ofta i applikationer där produktkontamination inte är ett problem och där snabb uppvärmning är det primära kravet. Exempel inkluderar: industritorkar för sand, ballast och keramik; färghärdande ugnar med adekvat avgas; stora rumsvärmare för lager och verkstäder; och spannmålstorkar för jordbruk. I dessa applikationer gör den höga effektiviteten och låga kapitalkostnaden för direkteldade brännare dem till det ekonomiska valet. För processer där produktkvalitet eller renhet är avgörande, eller där förbränningsgaserna skulle påverka materialet negativt,strålrörsbrännareär ofta det bättre alternativet.

Ur ett kontrollperspektiv är direkteldade brännare relativt enkla. Brännaren styrs vanligtvis av en enkel on-off eller modulerande styrenhet som justerar bränsle- och luftflödet baserat på en temperatursensor i processutrymmet. Vår fabrik erbjuder en rad direkteldade brännare med elektroniska kamkontroller som ger exakt hantering av luft-bränsleförhållandet, vilket säkerställer låga utsläpp och hög effektivitet över hela skjutområdet. Vi tillhandahåller även säkerhetsfunktioner som flamdetektering, högtemperaturgränslägesbrytare och reningscykler som uppfyller internationella säkerhetsstandarder. Även om direkteldade brännare inte är lämpliga för alla applikationer, gör deras enkelhet och effektivitet dem till en bas för industriell uppvärmning.

Hur fungerar strålningsrörsbrännare och varför är de att föredra för känsliga processer?

Strålande rörbrännareär en indirekt uppvärmningsteknik där förbränningsprocessen är innesluten i ett förseglat rör, och värme överförs till processmiljön främst genom värmestrålning från rörets yttre yta. Brännaren tänds i ena änden av röret, och de heta förbränningsgaserna färdas längs röret och värmer upp det till höga temperaturer (vanligtvis 800-1 100°C). Värmen strålar sedan ut från röret till det omgivande materialet eller atmosfären. Eftersom förbränningsgaserna är helt inneslutna i röret, finns det ingen kontakt mellan flamgaserna och produkten som värms upp. Detta gör strålningsrörsbrännare idealiska för processer där en ren atmosfär krävs, såsom metallvärmebehandling, keramisk bränning och textiltorkning, där eventuell förorening skulle vara skadlig för produktkvaliteten. Vår fabrik på Huashuo Machinery har utvecklat en rad strålningsrörbrännare som optimerar värmefördelning, minimerar temperaturgradienter och uppnår hög termisk effektivitet genom användning av rekuperatorer och avancerade rörmaterial.

Nyckelegenskaper hos strålningsrörbrännarsystem:

• Indirekt uppvärmning:Förbränningsgaserna isoleras från processen, vilket eliminerar risken för kontaminering, oxidation eller kemisk reaktion med produkten. Detta är viktigt för applikationer som ljusglödgning, där även spår av syre skulle orsaka missfärgning av ytan.
• Jämn temperaturfördelning:Strålningsrörsbrännare kan utformas med flera brännare eller med speciella rörgeometrier (t.ex. U-rör eller W-rör) för att uppnå en enhetlig temperaturprofil över hela ugnen, vilket säkerställer konsekvent produktkvalitet.
• Atmosfärskontroll:Eftersom förbränningsgaserna är inneslutna kan processatmosfären styras oberoende (t.ex. med inerta gaser eller kontrollerade syrenivåer), vilket möjliggör exakta processförhållanden.
• Lägre termisk verkningsgrad (utan återhämtning):I en grundläggande strålrörsbrännare går värme förlorad genom rörväggen och i avgaserna. Verkningsgraden varierar vanligtvis från 45 till 55 procent för icke-återvunna konstruktioner. Men med tillägg av en recuperator eller ett regenerativt system kan effektiviteten ökas till 75-85 procent.
• Högre initial kostnad:Strålrörsbrännarsystem är dyrare än direkteldade brännare på grund av de extra komponenterna (rör, rekuperator, etc.) och behovet av mer exakt styrning.

Användningen av Radiant Tube Burner är mångsidig och inkluderar: värmebehandlingsugnar av metall (glödgning, härdning, härdning), keramik- och porslinsugnar, textiltork- och härdningsugnar, livsmedelsbearbetning (bakning, torkning av känsliga ingredienser) och kemisk bearbetning där en ren atmosfär krävs. I dessa applikationer motiverar förmågan att upprätthålla en föroreningsfri miljö ofta de högre kapital- och driftskostnaderna för strålningsrörsystemet.

Vår fabrik har konstruerat vår strålningsrörsbrännare för att inkludera en högpresterande rekuperator som förvärmer förbränningsluften med de heta avgaserna, vilket avsevärt förbättrar effektiviteten. Vi har också utvecklat en självåtervinnande rördesign som integrerar rekuperatorn i brännarkroppen, vilket minskar det totala fotavtrycket och förenklar installationen. När det gäller kontroll är vår strålningsrörsbrännare utrustad med ett högt nedsänkningsförhållande (upp till 10:1) som möjliggör exakt temperaturmodulering, vilket säkerställer att ugnen arbetar vid exakt den temperatur som krävs för processen. Denna nivå av kontroll är avgörande för att uppnå konsekvent produktkvalitet i känsliga processer. Genom att välja en Radiant Tube Burner frånTianjin Huashuo Machinery Manufacturing Co., Ltd., kan du uppnå den renhet och temperaturlikformighet som direkteldade system inte kan ge.

Vilka är de viktigaste tekniska specifikationerna för vår strålningsrörsbrännare?

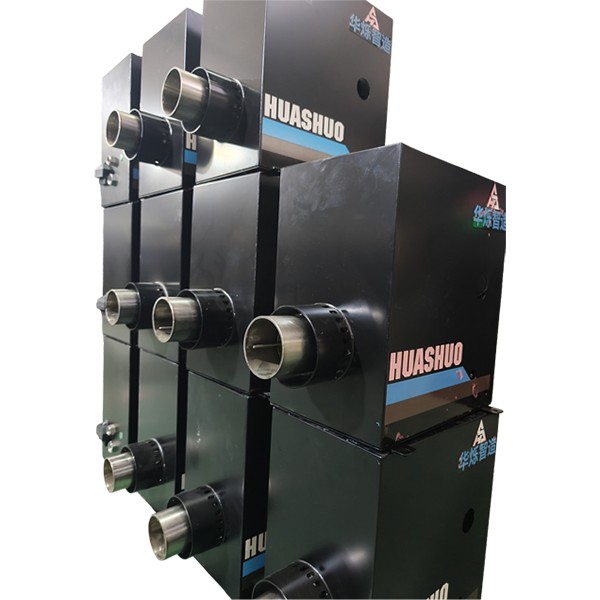

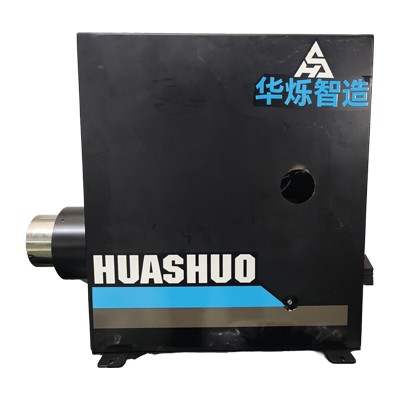

Tianjin Huashuo Machinery Manufacturing Co., Ltd.tillverkar ett omfattande sortiment avStrålande rörbrännaresystem, designade för olika industriella uppvärmningsapplikationer. Vår produktlinje inkluderar enändade rörbrännare, U-rörsbrännare och W-rörsbrännare, med effekt från 50 kW till 2 000 kW. Alla våra Radiant Tube Burner-produkter är tillverkade i enlighet med ISO 9001 och uppfyller eller överträffar kraven i EN 746 och NFPA 86 standarder. Tabellen nedan sammanfattar de viktigaste tekniska specifikationerna för våra mest populära Radiant Tube Burner-modeller, som används i värmebehandlings-, torknings- och keramikindustrin över hela världen. Vår fabrik kan också tillverka anpassade rörgeometrier och effektklasser för att möta specifika ugnskrav.

Utöver standardmodellerna erbjuder vår fabrik flera tillvalsfunktioner för att förbättra prestanda och hållbarhet hos strålningsrörbrännarsystem. Dessa inkluderar: högtemperaturlegeringar (som Inconel 601 eller RA330) för rörmaterialet för att förlänga livslängden i korrosiva miljöer; keramiska fiberfoder för förbättrad isolering; och avancerade flamövervakningssystem med självdiagnostik. Vi erbjuder även kompletta brännarkontrollpaneler med PLC-baserad styrning, temperaturprofilering och dataloggningsfunktioner för processspårning och kvalitetssäkring.

Vår kvalitetskontrollprocess inkluderar ett 100-procentigt trycktest på varje strålningsrörsbrännare, vilket säkerställer att det inte finns några läckor i röret eller brännarhuvudet. Vi genomför också ett termiskt prestandatest på slumpmässiga prover för att verifiera rörets effektivitet och temperaturfördelning. Varje strålningsrörsbrännare levereras med en detaljerad testrapport, inklusive effektivitetsdata, temperaturprofiler och emissionsmätningar. Vår fabrik i Tianjin Huashuo Machinery Manufacturing Co., Ltd. upprätthåller ett omfattande lager av standardkomponenter, vilket möjliggör snabb leverans och snabb hantering av anpassade beställningar. Vi tillhandahåller också en idrifttagningstjänst för att säkerställa att strålningsrörsbrännaren är korrekt installerad och fungerar med optimal effektivitet.

Hur jämförs verkningsgrad och utsläpp mellan de två brännartyperna?

Valet mellan en direkteldad brännare och enStrålande rörbrännarepåverkas ofta av en avvägning mellan effektivitet och processrenhet. Direkteldade brännare erbjuder högre termisk verkningsgrad eftersom all värme från förbränningen frigörs direkt i processen. Denna effektivitet kommer emellertid till priset av att förbränningsgaser förs in i processatmosfären. Strålande rörbrännare, samtidigt som de isolerar förbränningsgaserna, lider av värmeförluster genom rörväggen och i avgaserna, vilket resulterar i lägre total verkningsgrad. Men med inbyggnaden av rekuperatorer eller regenerativa luftförvärmare kan effektivitetsgapet minskas avsevärt. Vår fabrik har utvecklat en rad högeffektiva strålningsrörsbrännare som uppnår verkningsgrader på upp till 86 procent, vilket gör dem konkurrenskraftiga med direkteldade system i många applikationer.

Effektivitetsjämförelse mellan direkteldad och strålande rörbrännare:

• Direktbrännares effektivitet:Typiskt 85-95 procent (baserat på LHV). Den höga verkningsgraden beror på den direkta användningen av förbränningsvärmen. Men om processen kräver ventilation för att avlägsna förbränningsgaser kan energiförlusten från frånluften minska systemets effektivitet.
• Strålande rörbrännare effektivitet (ej återvunnen):45-55 procent. Värmeförlusten genom rörväggen och i avgaserna är betydande, och effektiviteten begränsas av temperaturen på avgaserna som lämnar röret.
• Strålande rörbrännare effektivitet (med rekuperator):75-86 procent. En rekuperator förvärmer förbränningsluften med hjälp av de heta avgaserna och återvinner en stor del av den värme som annars skulle gå förlorad. Vår fabriks strålningsrörsbrännare med integrerad rekuperator uppnår upp till 86 procent effektivitet, vilket minskar gapet med direkteldade system.
• Utsläpp:Direkteldade brännare producerar NOx, CO och CO2 som släpps ut direkt i processen eller till atmosfären. Detta kan vara ett problem i områden med stränga utsläppsregler. Radiant Tube Burners kan innehålla låg-NOx-brännarteknik och rökgasbehandling, och eftersom förbränningsgaserna är inneslutna kan de lättare behandlas innan de släpps. Vår strålningsrörbrännare använder en stegvis förbränningsdesign som minskar NOx-utsläppen till under 50 mg/Nm3 (vid 3 % O2), vilket uppfyller de strängaste miljökraven.

För att illustrera effekten av effektivitet, överväg en 500 kW ugn som arbetar 8 000 timmar per år. En direkteldad brännare med 90 procent verkningsgrad skulle förbruka cirka 5 000 MWh bränsle per år (baserat på naturgas LHV på 10 kWh/m3). En icke-återvunnen strålrörsbrännare med 50 procent verkningsgrad skulle förbruka 9 000 MWh – en skillnad på 4 000 MWh, vilket till ett typiskt industrigaspris kan vara över 400 000 USD per år. En återvunnen strålningsrörbrännare med 85 procents verkningsgrad skulle dock bara förbruka 5 300 MWh, vilket minskar skillnaden till hanterbara 6 procent. I många fall återvinns merkostnaden för den återvunna strålningsrörsbrännaren inom 1 till 2 år genom bränslebesparingar.

När det gäller emissioner släpper direkteldade brännare ut alla förbränningsgaser i processområdet. Om processen kräver ventilation späds utsläppen ut och släpps ut i atmosfären, men de utgör fortfarande en potentiell miljöbelastning. Radiant Tube Burners, å andra sidan, möjliggör mer kontrollerad emissionsbehandling. Vår fabriks strålningsrörbrännare använder ett rökgasrecirkulationssystem som minskar NOx-bildningen, och avgaserna kan ledas till en katalysator eller skrubber vid behov. Detta gör strålningsrörsbrännare till ett mer miljövänligt val, särskilt i regioner med stränga luftkvalitetsbestämmelser. Beslutet mellan de två brännartyperna beror ytterst på de specifika processkraven, inklusive produktkänslighet, regulatorisk miljö och den relativa kostnaden för bränsle och kapitalutrustning.

Vanliga frågor (FAQ)

Fråga 1: Kan en direkteldad brännare göras om till en strålrörsbrännare i en befintlig ugn?

Svar: Att konvertera en direkteldad ugn till ett strålrörssystem är en betydande modifiering som vanligtvis inte är ekonomiskt genomförbar. Strålande rörbrännare kräver installation av rör, en annan brännarmonteringskonfiguration och ofta en annan förbränningskammargeometri. Dessutom måste kontrollerna och ventilationssystemen modifieras. I de flesta fall är det mer kostnadseffektivt att byta ut hela ugnen eller att designa en ny ugn med erforderlig brännarteknik. Vår fabrik vid Tianjin Huashuo Machinery Manufacturing Co., Ltd. erbjuder både direkteldade och strålande rörbrännarsystem, och vi kan tillhandahålla en genomförbarhetsstudie och kostnads-nyttoanalys för din specifika situation.

Fråga 2: Vilken brännartyp är mer lämplig för värmebehandling av stål för att förhindra oxidation?

Svar: En strålningsrörsbrännare är det föredragna valet för värmebehandling av stål för att förhindra oxidation. Eftersom förbränningsgaserna finns i röret, utsätts inte stålet för syre, CO2 eller vattenånga, vilket skulle orsaka ytoxidation. Ugnsatmosfären kan styras separat, ofta med en inert gas såsom kväve eller argon, för att uppnå de önskade metallurgiska egenskaperna. Direkteldade brännare rekommenderas inte för denna applikation eftersom förbränningsgaserna skulle reagera med stålytan, vilket orsakar avkolning och beläggningsbildning.

Fråga 3: Vilken är den typiska livslängden för ett strålrörsbrännarrör?

Svar: Livslängden för ett strålningsrör beror på driftstemperaturen, rörmaterialet och frekvensen av termisk cykling. För en standard strålningsrörbrännare som arbetar vid 1 050°C med Inconel 601-rör är den typiska livslängden 3 till 5 år. I högtemperatur- eller korrosiva miljöer erbjuder vi rör tillverkade av RA330 eller andra speciallegeringar som kan förlänga livslängden till 7-10 år. Vår fabrik tillhandahåller en uppskattning av förväntad livslängd för röret baserat på dina specifika driftsförhållanden och kan rekommendera periodiska inspektionsintervaller för att säkerställa att röret byts ut före fel.

Fråga 4: Hur jämför driftkostnaden mellan direkteldade och strålningsrörsbrännare?

Svar: Driftskostnaden för en direkteldad brännare är generellt sett lägre på grund av dess högre verkningsgrad. Men om processen kräver ventilation eller produkten är känslig för föroreningar, kan energikostnaden för att konditionera ventilationsluften kompensera effektivitetsfördelen. Strålrörsbrännare, särskilt med rekuperatorer, har en högre kapitalkostnad men kan erbjuda jämförbara driftskostnader när man tar hänsyn till energibesparingarna från rekuperatorn. Vår fabrik tillhandahåller en detaljerad kostnadsjämförelseanalys som inkluderar bränsleförbrukning, underhåll och potentiella utsläppskontrollkostnader för att hjälpa dig att fatta ett välgrundat beslut.

Fråga 5: Erbjuder Tianjin Huashuo Machinery Manufacturing Co., Ltd. både direkteldade och strålningsrörsbrännare, eller endast strålrörsbrännare?

Svar: Vår fabrik tillverkar både direkteldade och strålande rörbrännare, och erbjuder ett komplett utbud av industriella värmelösningar. Detta gör att vi kan ge objektiva råd om den bästa tekniken för din applikation. Vi har lång erfarenhet av båda teknologierna och kan designa, tillverka och driftsätta ett komplett brännarsystem skräddarsytt efter dina specifika processkrav. Oavsett om du behöver en högeffektiv direkteldad brännare för en torkningsapplikation eller en ren Radiant Tube Burner för värmebehandling, har vi expertis och produktportfölj för att möta dina behov.

Slutsats: Välj rätt brännarteknik för din applikation

Valet mellan direkteldade brännare och strålningsrörsbrännare handlar inte om vilken som är "bättre", utan om vilken som är mer lämplig för dina specifika processkrav. Direkteldade brännare erbjuder hög effektivitet och enkelhet, vilket gör dem idealiska för applikationer där produktkontamination inte är ett problem. Radiant Tube Burner-system ger en ren, kontamineringsfri uppvärmningsmiljö, nödvändig för känsliga material, men kräver ytterligare investeringar i rörteknik och rekuperatorer för att uppnå konkurrenskraftig effektivitet. På Tianjin Huashuo Machinery Manufacturing Co., Ltd. har vår fabrik erfarenhet och ingenjörskapacitet för att designa, tillverka och driftsätta båda brännartyperna, vilket säkerställer att du får den optimala lösningen för din applikation.

Utvärderar du brännaralternativ för en ny ugn eller överväger en uppgradering?Kontakta Tianjin Huashuo Machinery Manufacturing Co., Ltd. idagför en omfattande konsultation om val av brännare. Vårt team kommer att analysera dina processförhållanden, uppvärmningskrav och miljöbegränsningar och ge en detaljerad rekommendation, inklusive en kostnads-nyttoanalys och en föreslagen systemkonfiguration. Vi erbjuder gratis brännardesigntjänster, konkurrenskraftiga priser och full garanti på alla våra produkter.Begär din kostnadsfria brännarkonsultation nu från Tianjin Huashuo Machinery Manufacturing Co., Ltd. och gör rätt val för dina industriella uppvärmningsbehov.
